Компания «УВС прима», эксклюзивный дистрибьютор компании Adast Systems a.s (Чехия), ведущего производителя ТРК в Европе, предлагает купить топливораздаточные колонки ADAST типовой серии 899x.xxx с электронным счетчиком для жидких нефтепродуктов.

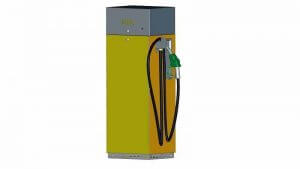

Топливораздаточные колонки типовой серии ADAST 899x.xxx/S предназначены для установки на непубличной автозаправочной станции со всасывающей системой заправки.
Топливные колонки типовой серии ADAST 899x.xxx с электронным счетчиком применяются для заправки жидких продуктов нефти (горючие жидкости с 1-ого по 4-ый класс опасности) при подаче до 40 дм3.мин-1.
Они предназначены для односторонней заправки одного типа среды.
Топливораздаточные колонки типовой серии ADAST 899x.xxx/S применяют всасывающую систему заправки с собственным заправочным агрегатом в колонке для данного продукта.
Топливораздаточные колонки типовой серии ADAST 899x.xxx/S с точки зрения конструкции самонесущие и они представляют собой набор частей. Двухкамерный кузов оснащен самонесущей колонной, создающей три стороны колонки, несущей корпус и раздаточный кран с раздаточным шлангом.
Каркас топливораздаточной колонки типовой серии ADAST
Конструкция топливораздаточных колонок типовой серии ADAST 899x.xxx/S состоит из следующих основных частей:
- каркас
- гидравлическая часть
- электрическая часть

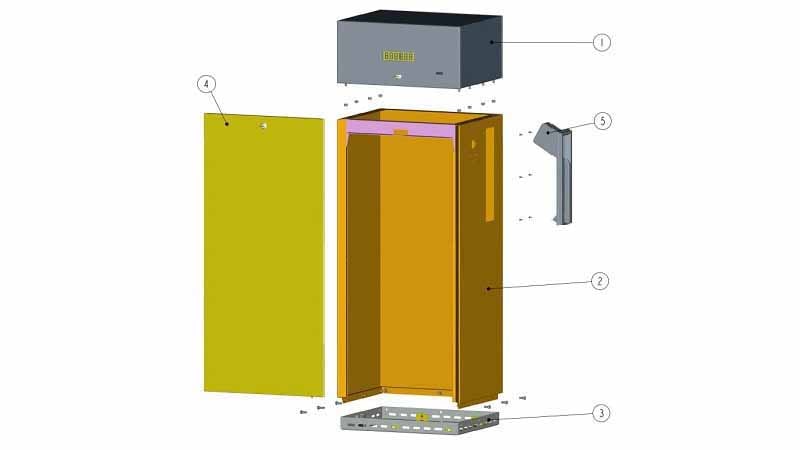

| Позиция № | № части | Название части | Штук |
| 1 | 445325670 | Шкаф | 1 |
| 2 | 445325665 | Корпус | 1 |
| 3 | 445220484 | Фундамент | 1 |
| 4 | 445420557 | Дверь | 1 |
| 5 | 1804367600 | Колодка раздаточного крана | 1 |
Каркас заправочной колонки – самонесущая конструкция, состоящая из частей, имеющих высокую коррозионную стойкость. Фундамент колонки изготовлен и оцинкованной листовой стали.
Внутренние части каркаса изготовлены из оцинкованного листа.
Дверь гидравлического модуля и шкаф электронного счетчика, окрашены акрил-уретановой эмалью или, альтернативно, порошковыми красками. Основным является белый цвет.
Дверь закрывается на замок, после ее открытия, отклонения и отсоединения заземляющих кабелей дверь можно снять, причем станет доступной гидравлическая часть. При обратном монтаже двери необходимо снова присоединить заземляющие кабели.
К колонне привинчен шкаф с электронным счетчиком. Внутренняя часть шкафа счетчика массового учета топлива закрыта крышками, которые можно запереть на ключ. На передней стенке имеется прозрачное стекло и дисплей, показывающий заправленный объем нефтепродуктов. На крышке помещен не обнуляемый электронный суммарный счетчик (тотализер). Внутри шкафа подключен электронный счетчик. Набор данных элементов предоставляет покупателю необходимую информацию.
Крышки шкафа завешены на петлях и после открытия замков позволяют отклонение вверх, что обеспечит удобный доступ во внутреннее пространство шкафа.
Раздаточный кран уложен в колодке, установленной в стенке корпуса. Когда заправочная колонка не работает, раздаточный кран можно запереть на ключ.
Гидравлическая система топливораздаточной колонки

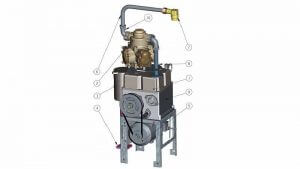

| Позиция № | № части | Название части | Штук |
| 1 | 459400683 | Моноблок P640.50 | 1 |
| 2 | 469301644 | Измеритель M403.25P/1 | 1 |
| 3 | 429401595 | Фильтр | 1 |
| 4 | 440320555 | Присоединительное железо | 1 |
| 5 | 9024440036 | Двигатель 0,75 kW | 1 |
| 6 | 445325669 | Выходная труба | 1 |
| 7 | 420301392 | Выходная угольная труба | 1 |
| 8 | 445320615 | Ствол | 1 |
| 9 | 445320528 | Держатель моноблока | 1 |
| 10 | 445406835 | Соединительная труба | 2 |
Гидравлическая единица состоит из насосного моноблока с фильтром, электродвигателя для привода насоса, измерителя со счетчиком импульсов, соединенного с насосным моноблоком при помощи трубы.
Насосный моноблок – самостоятельная единица для одного вида заправляемого продукта. Интегрированная, компактная конструкция включает эффективные фильтры, пластинчатый насос, регулирующий и обратный клапаны, предохранительный клапан с плавной регулировкой рабочего давления, циклональный (центробежный) газосепаратор и деаэрационную камеру с поплавковым клапаном.
При заправке топливо проходит через фильтр и обратный клапан в насос и сепаратор, где сепарируются газы и пар, которые отводятся в поплавковую камеру. После конденсирования жидкость попадает в насос, а газы в деаэрационную часть фундамента топливораздаточной колонки. Из сепаратора топливо вытесняется через обратный клапан в измеритель и дальше в раздаточный рукав колонки, который закончен раздаточным краном. Скоростью протекания управляют при помощи рычага раздаточного крана. Привод насоса обеспечен при помощи асинхронного трехфазного электродвигателя через антистатический клиновидный ремень.
Измеритель состоит из измерителя и импульсатора. Измеритель обеспечивает правильность подсчета в пределах расхода с 4 — 40 дм3.мин-1 и рабочей температуры для температуры топлива с –20°C по + 50°C и температуры окружающей среды с – 40°C по + 60°C для номинального давления до 0,32 МПа. Измеритель сконструирован для механической калибровки (градирование). Измеритель оснащен импульсатором с двумя каналами. Количество импульсов зависит от угла установки вала и протекающего объема нефтепродуктов.
Электродвигатель – топливораздаточная колонка оснащена электродвигателем мощностью 0,75 kВт.
Раздаточный шланг выполняет требования EН 1360. Раздаточный шланг заанкерирован в специальной угловой трубе, находящейся с одной стороны топливораздаточной колонки.
Раздаточные краны поставляются по желанию покупателя. Краны автоматические, оснащены эффективной системой СТОП против переполнения бака или на случай аварии. Раздаточный кран подвешивают в колодку корпуса, которую можно запереть на ключ, когда топливораздаточная колонка не работает.
Топливозаправочные колонки нормально не оснащены электромагнитными клапанами.
Электронная часть

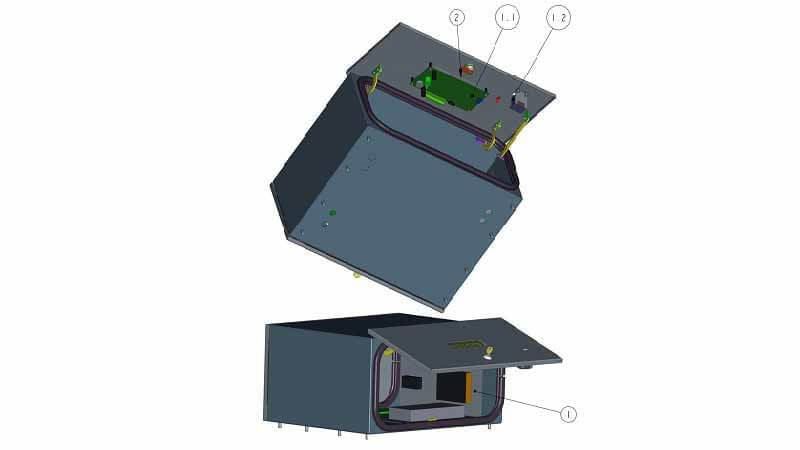

| Позиция № | № части | Название части | Штук |
| 1 | 485405700 | Счетчик | 1 |
| 1.1 | Дисплей | 1 | |
| 1.2 | Тотализер | 1 | |
| 2 | 440420746 | Стекло | 1 |
Управление топливораздаточными колонками простое и удобное и оно начинается и заканчивается снятием и подвешиванием раздаточного крана.
Электронный счетчик Hongyang современной конструкции оснащен центральной процессорной плитой, управляющей другими модулями. Данные модули потом управляют двигателем и иногда также клапаном. Посредством параметров настраивается конфигурация счетчика. Счетчик оснащен автоматической диагностикой. Электронный счетчик обрабатывает импульсы от датчика и переводит их на дисплей, где изображается заправленный объем топлива. В случае срыва питания эл. током или снижения напряжения данные остаются на дисплее в течение не меньше чем 30 минут.
Дисплей: ЖК с подсветкой BACK LIGHT
Дисплеи типа ЖК с подсветкой BACK LIGHT DISPLAY (BLD) применяются именно из-за их хорошей разборчивости. Срок сохранения данных на дисплее в случае срыва напряжения питания не меньше чем 30 минут.
Oсвещение топливораздаточные колонки оснащены подсветкой дисплея при помощи светодиодов.
Включение и выключение освещения проходит автоматически на основе включения электронного оборудования.
Тотализер: не обнуляемый электронный счетчик заправленного объема топлива.
Электронный счетчик серии Hongyang работает на основе импульсатора с двумя каналами. ТО и ПО счетчика обеспечивает высокую точность измерения.
Технические характеристики
| 5.1. Основные параметры | |
| Электронный счетчик | Hongyang |
| Дисплей | ЖК с подсветкой BACK LIGHT DISPLAY (BLD) |
| Присоединительный фланец насосной трубы – насосная система (С) | ДН 40 с внутренней резьбой G 1 1/2“ для Q = 40 дм3.мин-1 |
| Требуемый диаметр в свету насосного трубопровода | ДН 40 для расхода Q = 40 дм3.мин-1 |
| Максимальный расход Qmax 1) | 40 дм3.мин-1 |
| Минимальный расход Qmin 1) | 4 дм3.мин-1 |
| Мощность заправки Q 2) | 40 дм3.мин-1 ± 10 % |
| Точность измерения | ± 0,25 % |
| Maкс. рабочее давление pmax | для Qmax = 40 дм3.мин-1 – 0,25 МПa |
| Mин. рабочее давление pmin | для Qmax = 40 дм3.мин-1 – 0,12 MПa |
| Рабочая температура окружающей среды | Нормальная с -20°C по +50°C; специальная с -40°C по +60°C |
| Температура среды | с -20°C по +50°C |
| Фильтрующая способность | 30 (10, 20) μm для бензина |
| 30 μm для нефти (60 μm – в случае чрезвычайно низкой температуры) | |
| Досягаемость раздаточного шланга | с 4 по 6 м |
| Макс. уровень шума | |
| Питание электродвигателя | 3/ПE пер. ток 3x 230/400 В ±15 %, 50 Гз |
| Мощность электродвигателя насоса | P3f | 0,75 kВт | |||||
| Питание электронного оборудования | Unap | Pnap | 1/Н/ ПE пер. ток 230 В ±15 %, 50 Гз | мощность 25 ВA | |||
| Питание отопления шкафа электронного оборудования | Unap | Pnap | 1/Н/ ПE пер. ток 230 В ±15 %, 50 Гз | мощность 250 ВA | |||
| Основная считываемая единица объема | 0,0083 дм3 | ||||||
| Количество импульсов на 1 дм3 | 60 | ||||||
| Допустимое отклонение считываемого объема | ±1 импульс, т.е. 0,0083 дм3 | ||||||
| Изображение объема | 6-ти местное | ||||||
| Суммарный счетчик объема | электронный | ||||||
| Средний оперативный срок ремонта | тoo = 25 мин. | ||||||
| Средний срок службы | тz = 2 года | ||||||
| 1) Maксимальный расход Qmax = 40 дм3.мин-1 и минимальный расход Qmin = 4 дм3.мин-1 – предельные величины расхода, при которых можно эксплуатировать систему измерения топливораздаточной колонки – параметры Qmax и Qmin определены в сертификате одобрения типа измерителя. 2) Мощность заправки Q = 40 дм3.мин-1 ±10 % зависит от диаметра в свету и длины трубопроводной системы и высоты всасывания. Данные величины относятся к топливораздаточным колонкам без предохранительных разъемных гильз. Применением предохранительных разъемных гильз мощность заправки Q = 40 дм3.мин-1 ±10 % снизится примерно на 10 %. | |||||||

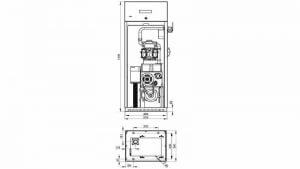

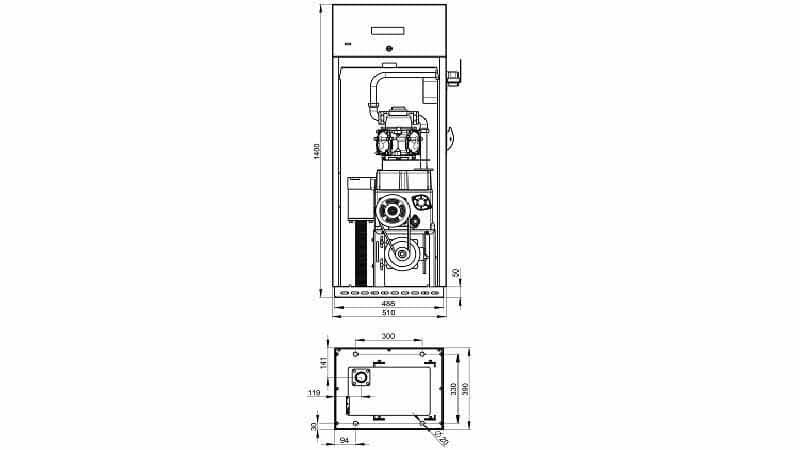

Габаритные размеры топливораздаточные колонки типовой серии ADAST 899x.xxx/S
